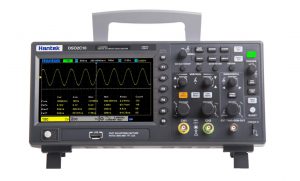

ออสซิลโลสโคปแบรนด์ Hantek DSO2000 Series Digital Storage Oscilloscope ในรุ่น DSO2D15 เป็นดิจิตอลออสซิลโลสโคปในระดับราคาไม่สูงนัก จอแสดงผลแบบ TFT ขนาด 7 นิ้ว ความละเอียด 800 x 480 พิกเซล ด้วยจอสี รองรับการวัดสัญญาณในช่วงแบนด์วิดธ์ 150 MHz อัตราการสุ่มสัญญาณสูงสุด 1 GSa/s สามารถใช้ในการวิเคราะห์การสื่อสารแบบอนุกรมได้หลายรูปแบบ เช่น UART, LIN, CAN, IIC, SPI ซึ่งเป็นรูปแบบการสื่อสารที่นิยมใช้งานทั่วไป มีหน่วยความจำเก็บข้อมูลรูปสัญญาณ (Memory Depth) 8M ที่เพียงพอสำหรับการใช้งานทั่วไปและการเรียนการสอนในระดับมัธยมปลายและอาชีวศึกษา

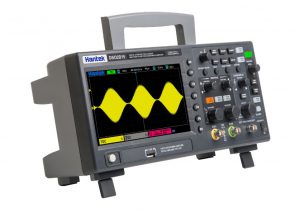

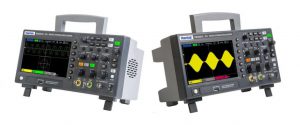

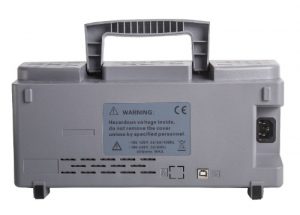

ลักษณะของตัวออสซิลโลสโคปมุมมองต่างๆ
ฟังก์ชั่นการใช้งานสำหรับดิจิตอลออสซิลโลสโคปแบรนด์ Hantek DSO2000 Series Digital Storage Oscilloscope จะแบ่งออกเป็น 9 ส่วน เพื่อให้ผู้ใช้งานสามารถวัดสัญญาณและวิเคราะห์ผลที่ได้ง่ายยิ่งขึ้น รวมทั้งฟังก์ชั่นการใช้งานต่างๆ เหมาะกับงานทั่วไปและเฉพาะด้านในบางส่วนเพิ่มเติมให้ใช้ ในรูปข้างล่างจะแสดงฟังก์ชั่นต่างๆ ตามที่อธิบายไว้
การสร้างสัญญาณต่างๆ จากช่องวัดสัญญาณที่ 1

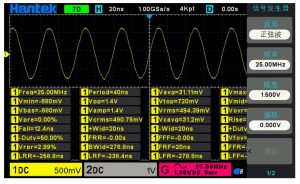

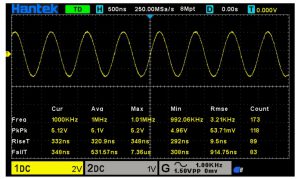

การแสดงผลค่าวัดสัญญาณต่างๆ ได้ถึง 32 แบบ
ฟังก์ชั่นการบันทึกรูปสัญญาณต่างๆ และการแสดงผลกลับ

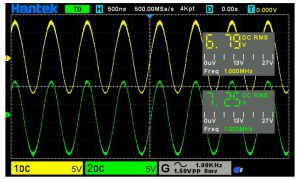

การแสดงผลฟังก์ชั่นวัดค่าในโหมดดิจิตอลมัลติมิเตอร์

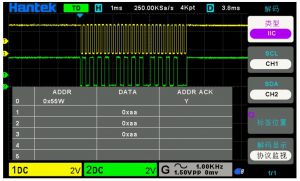

การแสดงผลในฟังก์ชั่นวัดสัญญาณสื่อสารแบบอนุกรม

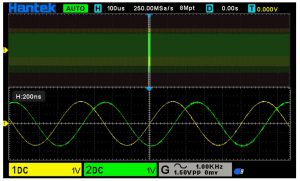

ฟังก์ชั่นแสดงรูปสัญญาณจากส่วนที่ต้องการด้วยความสามารถของหน่วยความจำภายใน (Memory depth)

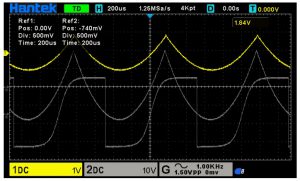

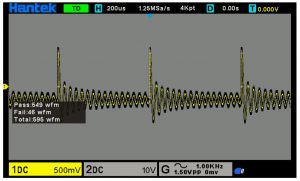

ฟังก์ชั่นการตรวจสอบสัญญาณอ้างอิงและสัญญาณปัจจุบัน

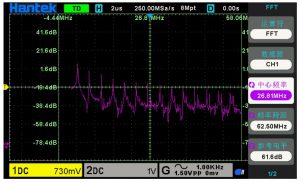

ฟังก์ชั่นการประมวลผลคณิตศาสตร์และการแสดงผลในรูปแบบ FFT : Fast Fourier Transform

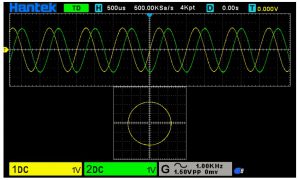

การแสดงผลในโหมด X-Y format ของการวัดสัญญาณ
คุณสมบัติเฉพาะที่สำคัญของ Hantek DSO2D15
1. 2 channel, 150MHz bandwidth.
2. 1GSa/s real time sample rate.
3. 8MHz memory depth.
4. 8 bit vertical resolution.
5. Vertical scale from 2mV/div to 10V/div.
6. Large (7.0-inch) color display, WVGA (800×480).
7. Multiple automatic measurements.
8. Four math functions, including FFT standard.
9. Trigger mode: edge, pulse width, video, slop, timeout, window, pattern, interval, runt.
10. Serial decode/trigger options for: UART, LIN, CAN, IIC, SPI.
11. Each analog channel with an individual 3 digits digital voltmeter (DVM) and 5 digits frequency counter.
12. 32 built-in measurements and a measurement statistics display.
13. Built-in 1 channel waveform generator with: sine, square, ramp, exponential rise, noise, DC, arbitrary.
14. USB host and device connectivity, standard.
15. Supports SCPI remote command control. Model DSO2D15
16. USB Host/Device
คลิกที่นี่ !!! ดาวน์โหลดเอกสารรายละเอียดเพิ่มเติม (Hantek DSO2D15)

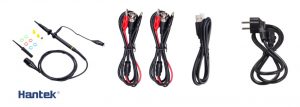

อุปกรณ์ต่างๆ ที่มาพร้อมในกล่องสำหรับดิจิตอลออสซิลโลสโคป
สำหรับดิจิตอลออสซิลโลสโคป Hantek DSO2000 Series Digital Storage Oscilloscope รุ่น DSO2D15 เหมาะสำหรับงานทดลองวงจรไฟ้าและอิเล็กทรอนนิกส์พื้นฐานทั่วไป เช่น การตรวจวัดความถูกต้องของสัญญาณ งานซ่อมแซมบอร์ดอิเล็กทรอนิกส์, การออกแบบวงจรอย่างง่าย รวมทั้งการปรับเทียบในการประกอบบอร์ดอิเล็กทรอนิกส์ เป็นต้น ทั้งนี้ราคาของดิจิตอลออสซิลโลสโคปในรุ่น DSO2D15 ไม่สูงมากนัก
.
